Автономное газоснабжение: суг под ключ для коттеджа

Сжиженный углеводородный газ (СУГ) даёт коттеджу энергонезависимость и предсказуемые счета. Баланс пропана и бутана задаётся заводом-наполнителем, поэтому плотность смеси фиксирована, а теплотворная способность просчитывается до сотых.

Почему СУГ выгоден

При давлении 6–12 бар кубометр газа ужимается до литра жидкости. Стандартная цистерна 5000 л вмещает запас, эквивалентный 25 000 кВт·ч. Для сравнения: такой же тепловой ресурс занял бы тридцать поддонов дров. Грунт остаётся свободным, ландшафт не теряет эстетику, у соседей исчезают претензии к дыму.

Коэффициент испарения поддерживает стабильное давление, горелка работает ровно даже при −40 °C. Подземный трубопровод укладывают траншейным способом ниже точки промерзания — достаточно пенополиуретановой «скорлупы». Ни дымоходных вентиляторов, ни аккумуляторов, ни погодозависимой автоматики котлу не требуется: клапан-редуктор держит давление 28–30 мбар без электроники.

Проект и расчёты

Прежде чем перейти к сварке, формирую тепловой баланс здания. Методика: суммируем q = U · S · Δt для стен, кровли, остекления. При U ≤ 0,25 Вт/(м²·К) годовой расход СУГ ≈ 0,045 кг/м². Для коттеджа 150 м² этого достаточно. Далее добавляю 30 % запас на ГВС и иррегулярные пики.

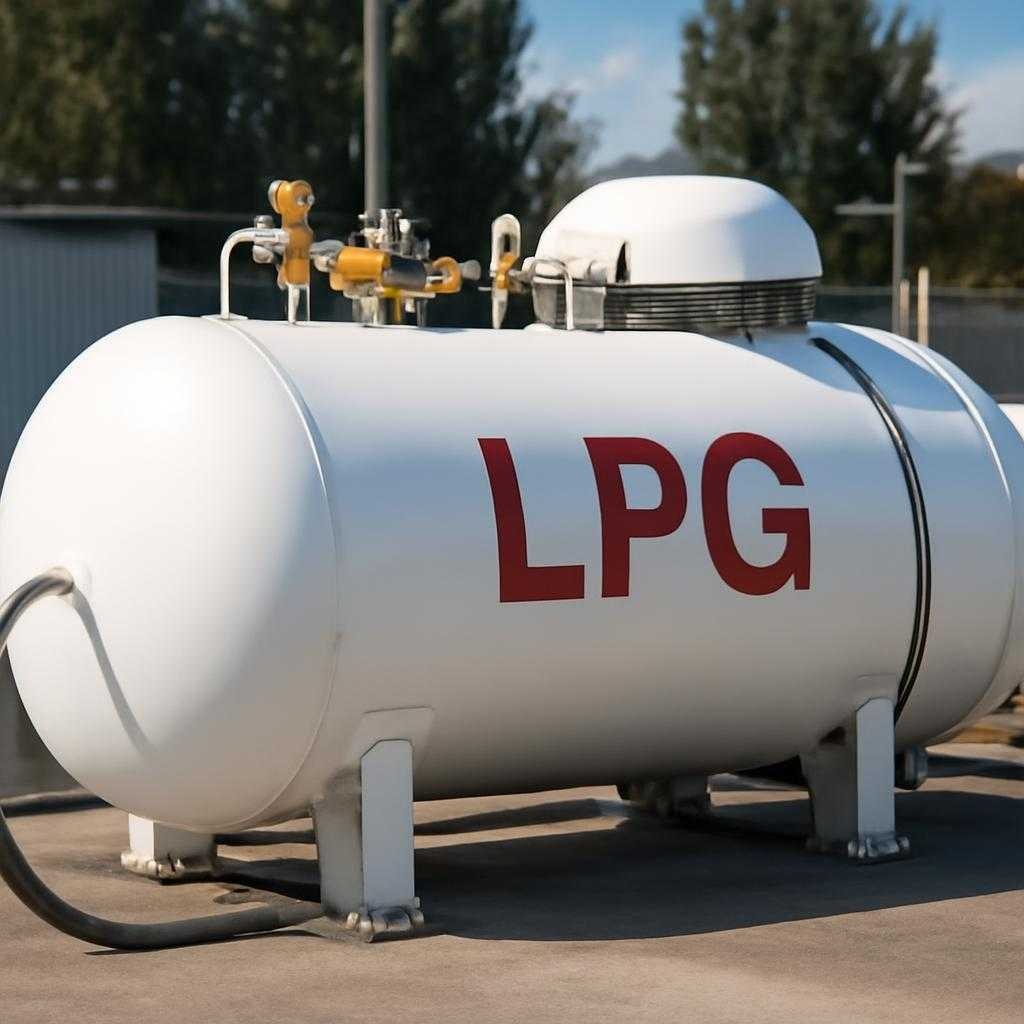

Объём резервуара выбирают исходя из двух заправок в год: так логистика остаётся выгодной. Формула V = m/(ρ · 0,85), где m — сезонный расход, 0,85 — коэффициент заправки (остается паровой подушки). Для V ≤ 4850 л берётся горизонтальная «капсула» диаметром 1,25 м.

Коррозионная стойкость усиливается цинк-металлизацией 120 мкм. Катодная защита—магниевые аноды 5 кг, срок службы 8 лет. На горловине ставится соленоидный клапан безопасности DN25 с порогом 17 бар, а также манометр с демпфером глицерин-65: вибрация стрелки отсутствует и отсчёт точен.

Для линии низкого давления применяю медную трубу EN 1057 R250 ⌀22 мм. Холодная гибка радиусом 6d исключает овальност ь больше 8 %. Соединения—фосфорно-медный припой CuP 179 со степенью дегазации 99,9 %. Герметичность проверяю «сухой» смесью азот-гелий 95:5: диаметр утечки фиксируется масс-спектрометром не хуже 10⁻⁶ мбар·л/с.

Эксплуатация и сервис

Процедура ввода: продувка азотом 3 мин/м ограничивает остаточную влажность, затем идёт дегазация через заправочный штуцер под контролем термопар Т-тип. После пуска котёл выходит на номинал за 4 мин, при этом тяга дымохода ≥12 Па без турбонаддува.

Календарный техосмотр включает: • анализ энтальпии пара на выходе испарителя, • проверку срабатывания соленоидного клапана, • замену анионитного сорбента в фильтре-сушке FV-SUG-150. Периодичность—раз в 12 месяцев.

Экономика: при цене топлива 38 руб/кг себестоимость киловатт-часа ≈ 3,9 руб. Электрокотёл дал бы 7,2 руб, дизель—6,6 руб. Срок окупаемости системы при строительстве «с нуля» ≈ 4 года, при переходе с дизеля — 2 года.

Безопасность диктует дистанцию: резервуар отстоит от фундамента 10 м, от колодца 15 м. Вентиляционный оголовок выведён на высоту 2,4 м, для предотвращения инверсии потока установлен дефлектор типа «растворённая крышка». Снегозадержатели крыши не нападают на горловину—расчёт схода выполнен по СП 17.13330.

Криостатика самой ёмкости учитывает коэффициент линейного расширения α = 1,2·10⁻⁵ 1/К. Диффузионные напряжения не поднимаются выше 170 МПа. Фторполимерная подкладка компенсирует контактную коррозию между стенкой резервуара и бетонной плитой основания.

Для дисциплины потребления ввожу телеметрию: датчик уровня с частотно модулированным радаром 26 ГГц, погрешность =0,5 %. Данные поступают на шлюз LoRaWAN, параллельно ведётся график давления и температуры. Алгоритм предиктивного анализа через сервис SCADA Cloud выдаёт заявку на дозаправку за 14 суток до окончания запаса.

При правильном монтаже сервис сводится к плановым операциям, а ресурс резервуара достигает 30 лет. Перекладка трубы потребуется лишь при редевелопменте участка, гильза-футляр, заложенная при первой укладке, ускорит будущие работы.
