Интеллектуальное утепление фасадов: от аэрогеля до pv-экранов
Профильный инженер-физик часто наблюдает одну картину: стена толщиной в кирпич и мокрый внутренний угол. Я предлагаю архитектурный апгрейд, в котором тепло остаётся внутри зимой, а кондиционер отдыхает летом.
Потери через ограждающую плоскость описываются выражением q = U·ΔT, где U — обратная сумма термических сопротивлений. Снижение U достигается подбором малой λ, устранением конвективных вихрей и контролем радиационного обмена.
Материалы и λ
Экструдированный пенополистирол (XPS) — плотный клеточный монолит, λ = 0,032 Вт/м·К, устойчив к влаге, пароконденсат задерживает лишь в тонком поверхностном слое.
Пенополиизоцианурат (PIR) при той же плотности держит λ = 0,024 Вт/м·К, индекс предела огнестойкости выше, чем у XPS, расширенный диапазон рабочих температур – от −180 до +120 °C.
Кремнезёмный аэрогель выпускается в матах толщиной 10-30 мм. Поры диаметром 20-50 нм превращают воздух в почти неподвижную субстанцию, λ = 0,014 Вт/м·К. Материал служит гибким экраном, близким к вакууму.
Вакуумные панели содержат сердечник из пирогенного кварца, герметично обёрнутый многослойной металлизированной плёнкой. При давлении 0,5 мбар λ падает до 0,006 Вт/м·К. При повреждении оболочки показатель выравнивается с минеральной ватой, поэтому использую модульную раскладку и защиту листовым ЦСП.
Фазопереходные микрокапсулы (PCM) запасают 150-200 кДж/кг скрытой теплоты. В фасаде они сглаживают суточный температурный график и повышают тепловую инерцию на 25-30 %.
Конструктивные системы
Контактный комплекс ETICS формирует непрерывную теплозащиту: клей, армированная щёлочестойкая сетка, финишный силикатный слой с µ ≈ 35. При толщине PIR 120 мм расчётное значение U опускается до 0,19 Вт/м²·К.

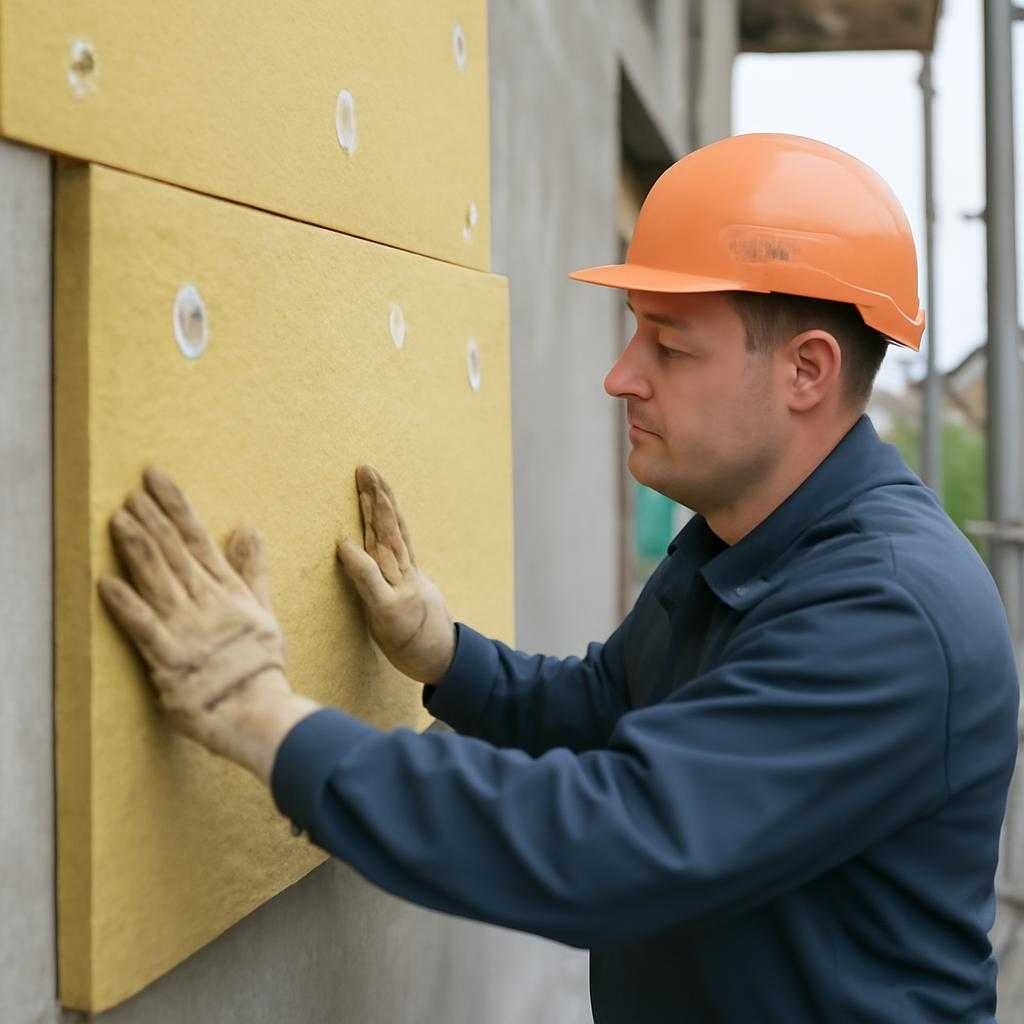

Вентилируемая облицовка — открытая система. Минеральная плита крепится дюбелями, поверх располагаю воздушный канал 40 мм и навешиваю керамогранит или фиброцемент. Пассивная тяга удаляет остаточную влагу, коэффициент sd сохраняется на уровне 1 м.
Напыляемый полиуретан заполняет каверны, адгезия 120 кПа. При плотности 38 кг/м³ λ держится 0,025 Вт/м·К. Для снижения горючести добавляю боратные антипирены.
Детали монтажа
Главный риск — перенос точки росы внутрь кладки. Перед выбором толщины выполняю расчёт WIFI, годовое содержание влаги в кирпиче не превышает 3 масс %.
Окно углубляю в слой утеплителя, притвор перекрывает четверть профиля, коэффициент линейного теплоперехода χ в откосе падает до 0,02 Вт/м·К.
Анкеры беру из базальтопластика. Теплопроводность материала 0,4 Вт/м·К, в шестнадцать раз ниже стали, что создаёт эффект термического перископа.
Паропроницание регулирует ветробарьер sd = 0,02 м. Внешняя штукатурка с гидрофобной добавкой генерирует лотос-эффект, образуя самоочищающуюся «кожу» стены.
Противопожарные рассечки формирую плитой из каменной ваты плотностью 110 кг/м³. Шаг по высоте — 3000 мм, ширина — 150 мм. Непрерывность изоляции сохраняется за счёт трапециевидного фальца.
На высотных фасадах применяю бифазные PV-модули с α = 0,3, закреплённые на подсистеме из алюминия 6063-T66. Солнечный экран снижает теплопоступление через стену на 22 %.
Синтез материалов, точной теплотехники и аккуратного монтажа превращает ограждающую конструкцию в энергосберегающий панцирь, продлевая ресурс здания и разгружая инженерные сети.
