Семейство модульных аппаратов Easy9 создано Schneider Electric как доступное решение для бытовых распределительных сетей (подробности смотрите здесь). Корпус выдерживает удар до 20 Дж, контактная группа выполнена из сплава серебра и меди, ресурс превышает 10 000 коммутаций. Индикатор положения ясно читается даже при плотной компоновке оборудования. Литой клеммный блок исключает нагрев при затяжке до 3 Н·м.

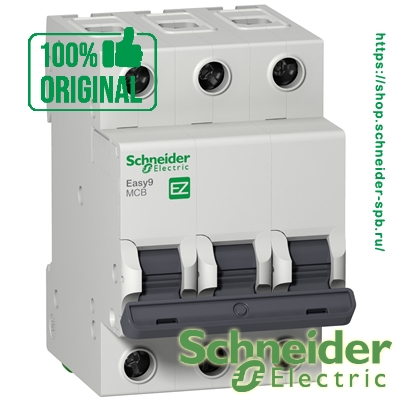

Серия Easy9
Линейка включает одно-, двух-, трёх- и четырёхполюсные исполнения на ток 1–63 А с отключающей способностью 4,5 и 6 кА. Доступны времятоковые характеристики B и C. Для защиты цепей освещения, розеток и отопления применяются разные кривые: B срабатывает при 3-5 In, C — при 5-10 In, что подходит для нагрузок с пусковыми токами. В каталоге предусмотрены версии на 12, 18 и 27 мм габариты, что упрощает расстановку в компактных щитах. При продумывании компоновки полезно учитывать сборку распределительного щита, чтобы сохранить удобство монтажа и обслуживания.
Технические параметры
• Номинальное напряжение: 230/400 В.
• Диапазон рабочих температур: –25…+60 °C без потери характеристик.
• Степень защиты лицевой части: IP20, при установке под дверцу — IP40.
• Разрядная способность дугогасительной камеры: до 100 раз в минуту без перегрева.
• * Устойчивость к токам короткого замыкания проверено по EN 60898-1, поэтому изделие без дополнительных испытаний принимается большинством сетевых компаний.
Критерии выбора
Определите суммарную нагрузку линии, умножьте номинал розеточной группы на коэффициент одновременности 0,7 и округлите вверх до стандартного значения. Для освещения подойдёт 6 А, для кухни и санузла — 16 А. При протяжённой проводке целесообразно подобрать характеристику C, чтобы исключить ложные отключения при пуске холодильника или насоса. Выберите отключающую способность 6 кА, если вводной кабель питается от подстанции менее чем в 200 м. На вход автомата ставится гребёнка либо медная шина сечением 10 мм² и изоляцией до 750 В.
После выбора номиналов проверьте, совпадают ли посадочные размеры с существующим дин-рейкой. Easy9 фиксируется одним движением, а снятие выполняется верхней отвёрткой без доступа снизу, что упрощает сервис. Для повышения электробезопасности сочетайте автомат с двухполюсным УЗО на ту же кривую тока, сохраняя селективность: ток срабатывания УЗО берётся кратным трём In автомата. Завершая монтаж, протяните винты через 24 часа, чтобы исключить усадку жилы.
Правильный выбор автоматического выключателя гарантирует устойчивую защиту кабеля и приборов от перегрузки и короткого замыкания. Серия Schneider Electric Easy9 охватывает номиналы от 6 до 63 А и рассчитана на бытовые сети 230/400 В.
Перед подбором устройства подсчитывают суммарную мощность предполагаемой ветви. Для однофазной цепи ток вычисляется по формуле I = P/230. К значению добавляют десятипроцентный запас для пусковых токов.
Расчёт токовой нагрузки
Осветительные группы потребляют минимальный ток, поэтому чаще применяют автоматы на 6 А либо 10 А. Розеточные цепи с кабелем 2,5 мм² комплектуются номиналом 16 А. Ветвь кухни, стиральной машины или бойлера берут 20-25 А при сечении 4 мм². Трёхфазная варочная панель подключается через трёхполюсный 25-32 А выключатель.
Easy9 поставляются с отключающей способностью 4500 А и 6000 А. При городском питания с трансформаторной подстанции вблизи щита целесообразен запас 6000 А. Для удалённых посёлков при длинной линии достаточно 4500 А.
Выбор кривой
Кривая B реагирует на ток загрузки в 3-5 In, подходит для чисто резистивных линий. Кривая C срабатывает при 5-10 In и справляется с холодильниками, кондиционерами, электроинструментом. Кривая D рассчитана на тяжёлый пуск насосов или компрессоров.
При смешанной нагрузке используют комбинированное применение: розетки C16, освещение B10, гараж D20. Такой подход обеспечивает селективное отключение без затрагивания уязвимых цепей.
Монтаж и проверка
Корпус Easy9 предусматривает защёлку на стандартную DIN-рейку. Монтаж выполняют при снятом напряжении. Ввод размещают сверху, вывод снизу во избежание непредвиденного подключения при обслуживании. Клеммная плита удерживает кабель под крутящим моментом 2 Н·м, жила зачищается на 13 мм.
После закрепления устройств подписывают номера линий и проверяют работу механизма: серия выдерживает 10 000 циклов включения-отключения. Контроль термического расцепителя проводят токовым клещам: плавный рост нагрузки нагревает биметалл, что приводит к отключению при 1,45 In через установленное время.
Дополнительный модуль индикации мгновенно сообщает о срабатывании даже при скрытом щите. Повторное включение разрешено после охлаждения оболочки узла.
Профилактический инспекционный осмотр выполняют раз в год: подтягивают клеммы, удаляют пыль, тестируют лёгкость хода рычагов. При изменении групповой схемы допустимый ток проверяют расчётом, затем заменяют модуль подходящим номиналом Easy9.
